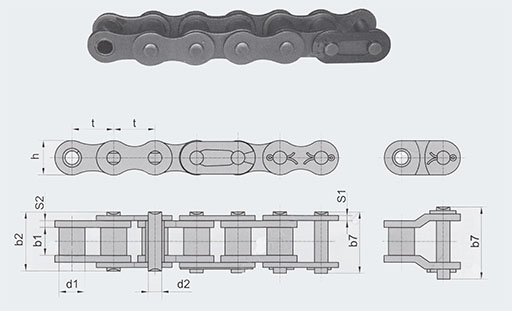

Цепи ПР с обычным контуром ISO-606
| Наименование | Обозначение цепи | Шаг | Диаметр ролика | Ширина между внутренними пластинами | Диаметр валика | Длина валика | Ширина внутренней пластины | Толщина пластины | Разрушающая нагрузка | Средняя прочность при растяжении | Вес 1 метра | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ANSI B29.3M | ГОСТ 13568-75 | P | d1 | b1 min | d2 | L max | LC max | h2 max | T max | Q min | Q0 | q | |
| мм | кН/кгс | кН | кг/м | ||||||||||
| 208A | 2040 | 25,4 | 7,95 | 7,85 | 3,96 | 16,6 | 17,8 | 12 | 1,5 | 14,1/1410 | 16,7 | 0,42 | |
| 208B | 25,4 | 8,51 | 7,75 | 4,45 | 16,7 | 18,2 | 11,8 | 1,6 | 18,0/1800 | 19,4 | 0,45 | ||
| 210A | 2050 | 31,75 | 10,16 | 9,4 | 5,08 | 20,7 | 22,2 | 15 | 2,03 | 22,2/2220 | 28,1 | 0,73 | |
| 210B | ПРД-31,75-2300 | 31,75 | 10,16 | 9,65 | 5,08 | 19,5 | 20,9 | 14,7 | 1,7 | 22,4/2240 | 27,5 | 0,65 | |
| 212A | 2060 | 38,1 | 11,91 | 12,57 | 5,94 | 25,9 | 27,7 | 18 | 2,42 | 31,8/3180 | 36,8 | 1,02 | |
| 212B | 38,1 | 12,07 | 11,68 | 5,72 | 22,5 | 25,2 | 16 | 1,85 | 29,0/2900 | 32,2 | 0,76 | ||
| 216A | 2080 | ПРД-50,8-6000 | 50,8 | 15,88 | 15,75 | 7,92 | 32,7 | 36,5 | 24 | 3,25 | 56,7/5670 | 65,7 | 1,7 |
| 216AH | 2080H | 50,8 | 15,88 | 15,75 | 7,92 | 36,2 | 39,4 | 24 | 4 | 56,7/5670 | 70 | 2,17 | |
| 216B | 50,8 | 15,88 | 17,02 | 8,28 | 36,1 | 39,1 | 21 | 4,15/3,1 | 60,0/6000 | 72,8 | 1,75 | ||
| 220A | 2100 | ПРД-63,5-8900 | 63,5 | 19,05 | 18,9 | 9,53 | 40,4 | 44,7 | 30 | 4 | 88,5/8850 | 102,6 | 2,55 |
| 220B | 63,5 | 19,05 | 19,56 | 10,19 | 41,3 | 45 | 26,4 | 4,5/3,5 | 95,0/9500 | 106,7 | 2,62 | ||
| 224A | 2120 | ПРД-76,2-12700 | 76,2 | 22,23 | 25,22 | 11,1 | 50,3 | 54,3 | 35,7 | 4,8 | 127,0/12700 | 147,3 | 4,06 |
| 224B | 76,2 | 25,4 | 25,4 | 14,63 | 53,4 | 57,8 | 33,2 | 6,0/4,8 | 160,0/16000 | 178 | 4,7 | ||
| 228B | 88,9 | 27,94 | 30,99 | 15,9 | 65,1 | 69,5 | 36,7 | 7,5/6,0 | 200,0/20000 | 222 | 6,23 | ||
| 232B | 101,6 | 29,21 | 30,99 | 17,81 | 66 | 71 | 42 | 7,0/6,0 | 250,0/25000 | 277,5 | 6,72 | ||
Цепи ПР с обычным контуром ISO-606
- Код товара: ПР
- Доступность: На складе
- Цена: Договорная
