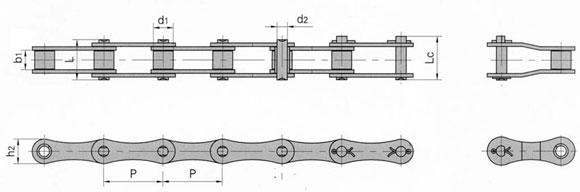

Цепи ПРД длиннозвенные
| Наименование | Обозначение цепи | Шаг | Диаметр ролика | Ширина между внутренними пластинами | Диаметр валика | Длина валика | Ширина внутренней пластины | Разрушающая нагрузка | Вес 1 метра | |
|---|---|---|---|---|---|---|---|---|---|---|
| ISO 1275 | ANSI B29.3M | P | d1 | b1 min | d2 | L max | h2 max | Q min | q | |
| мм | кН/кгс | кг/м | ||||||||
| ПРД-31,75-2300 | 210В | - | 31,75 | 10,16 | 9,65 | 5,08 | 24 | 14,8 | 23,0/2300 | 0,6 |
| ПРД-38-3000 | - | - | 38 | 15,88 | 22 | 7,92 | 42 | 21,3 | 30,0/3000 | 1,87 |
| ПРД-38-4000 | - | - | 38 | 15,88 | 22 | 7,92 | 47 | 21,3 | 40,0/4000 | 2,1 |
| ПРД-50,8-6000 | 216А | 2080 | 50,8 | 15,88 | 15,88 | 7,92 | 39 | 24,2 | 60,0/6000 | 1,9 |
| ПРД-63,5-8900 | 220А | 2100 | 63,5 | 19,05 | 19,05 | 9,53 | 46 | 30,2 | 89,0/8900 | 2,6 |
| ПРД-76,2-12700 | 224А | 2120 | 76,2 | 22,23 | 25,4 | 11,1 | 57 | 36,2 | 127,0/12700 | 3,8 |
