§ 16.21. Динамическая грузоподъемность и ресурс
Динамическая грузоподъемность и ресурс связаны эмпирической зависимостью

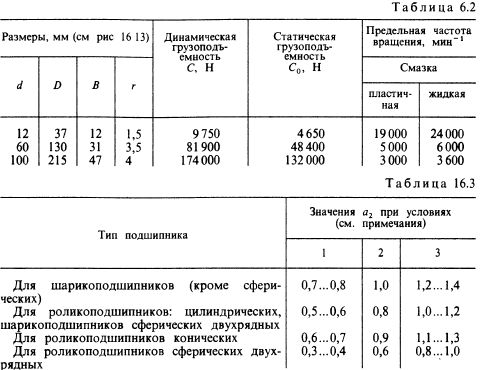

где L — ресурс, млн. оборотов; Ρ — эквивалентная нагрузка (см. ниже); р = Ъ для шариковых и /7=10/3^3,33 для роликовых подшипников; ах—коэффициент надежности (см. ниже); а2 — обобщенный коэффициент совместного влияния качества металла и условий эксплуатации (табл. 16.3).
где L — ресурс, млн. оборотов; Ρ — эквивалентная нагрузка (см. ниже); р = Ъ для шариковых и /7=10/3^3,33 для роликовых подшипников; ах—коэффициент надежности (см. ниже); а2 — обобщенный коэффициент совместного влияния качества металла и условий эксплуатации (табл. 16.3).
Примечания• 1 Обычные условия применения. 2. Условия, характеризующиеся наличием гидродинамической пленки масла между контактирующими поверхностями колец и тел качения (Л ^ 2,5) и пониженных перекосов в узле. 3. Когда кольца и тела качения изготовлены из сталей повышенного качества (электрошлаковой или вакуумной) и подшипники работают в условиях наличия гидродинамической пленки масла и пониженных перекосов в узле. 4. Решение задачи гидродинамической теории смазки для подшипников качения сложнее, чем для подшипников скольжения, и здесь не рассматривается. Формула для расчета параметра режима смазки Л приведена в [13].
Тип подшипника
1
В каталогах указаны значения С с коэффициентом надежности 5=0,9. В тех случаях, когда необходимо увеличить надежность, значения αγ принимают.
Для подшипников большинства изделий принимают 5=0,9 . При малых ресурсах ограничивают Ρ ^ 0,5 С, иначе возможно неусталостное разрушение.
Формула (16.27) получена в результате испытаний на усталость подшипников качения (как узла, а не материала). На основании испытаний строят кривую усталости с заданной вероятностью неразрушения. Эта кривая подобна кривой на рис. 8.39, но отличается тем, что практически не имеет горизонтального участка, а за координаты приняты: по оси абсцисс — L (млн. оборотов) вместо числа циклов ΝΗ; по оси ординат — нагрузка Ρ вместо напряжений σΗ. Кривая аппроксимируется зависимостью PPL = const. Константу определяют, приняв L= 1, и обозначают Ср. Тогда PPL = CP и далее записывают в виде формулы (16.27). Значение С зависит не только от прочности материала, но также от конструктивных и технологических характеристик подшипника.
