§ 3.2. Геометрические параметры резьбы
Классификация резьб. В зависимости от формы поверхности, на которой образуется резьба, различают цилиндрические и конические резьбы (рис. 3.3).

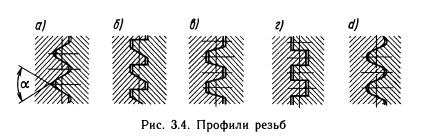

В зависимости от формы профиля резьбы делятся на пять основных типов: треугольные (рис. 3.4-, а), упорные (рис. 3.4, б),трапецеидальные (рис. 3.4, в), прямоугольные (рис. 3.4, г) и круглые (рис. 3.4, д).
В зависимости от направления винтовой линии резьбы бывают правые (рис. 3.5, а) и левые (рис. 3.5, б). У правой резьбы винтовая линия поднимается слева вверх направо. Левая резьба имеет ограниченное применение.
В зависимости от числа заходов резьбы делятся наоднозаходные (рис. 3.5, б),многозаходные (рис. 3.5, а). Многозаходные резьбы получаются при перемещении по винтовым линиям нескольких рядом расположенных профилей. Заходность резьбы легко определить с торца винта по числу сбегающих витков.
В зависимости от назначения резьбы делятся на крепежные, крепежно-уплотняющие и для передачи движения.
В зависимости от формы профиля резьбы делятся на пять основных типов: треугольные (рис. 3.4-, а), упорные (рис. 3.4, б),трапецеидальные (рис. 3.4, в), прямоугольные (рис. 3.4, г) и круглые (рис. 3.4, д).
В зависимости от направления винтовой линии резьбы бывают правые (рис. 3.5, а) и левые (рис. 3.5, б). У правой резьбы винтовая линия поднимается слева вверх направо. Левая резьба имеет ограниченное применение.
В зависимости от числа заходов резьбы делятся наоднозаходные (рис. 3.5, б),многозаходные (рис. 3.5, а). Многозаходные резьбы получаются при перемещении по винтовым линиям нескольких рядом расположенных профилей. Заходность резьбы легко определить с торца винта по числу сбегающих витков.
В зависимости от назначения резьбы делятся на крепежные, крепежно-уплотняющие и для передачи движения.
Крепежные резьбы применяют в резьбовых соединениях; они имеют треугольный профиль, который характеризуется: большим трением, предохраняющим резьбу от самоотвинчивания; высокой прочностью; технологичностью.
Крепежно-уплотняющие резьбы применяют в соединениях, требующих герметичности. Эти резьбы также выполняют треугольного профиля, но без радиальных зазоров (см. рис. 3.9). Как правило, все крепежные резьбовые детали имеют однозаходную резьбу.
Резьбы для передани движения применяются в винтовых механизмах и имеют трапецеидальный (реже прямоугольный) профиль, который характеризуется меньшим трением.
Достоинства. 1. Высокая нагрузочная способность и надежность. 2. Наличие большой номенклатуры резьбовых деталей для различных условий работы. 3. Удобство сборки и разборки. 4. Малая стоимость, обусловленная стандартизацией и высокопроизводительными процессами изготовления.
Недостатки. Главным недостатком резьбовых соединений является наличие большого количества концентраторов напряжений на поверхностях резьбовых деталей, которые снижают их сопротивление усталости при переменных напряжениях.
§ 3.2. Геометрические параметры резьбы
Основными геометрическими параметрами цилиндрической резьбы являются (рис. 3.6) :
d — наружный диаметр — номинальный диаметр резьбы;
dι — внутренний диаметр резьбы гайки; d>2 — средний диаметр резьбы, т. е. диаметр воображаемого цилиндра, на котором толщина витка равна ширине впадины;
Резьбы для передани движения применяются в винтовых механизмах и имеют трапецеидальный (реже прямоугольный) профиль, который характеризуется меньшим трением.
Достоинства. 1. Высокая нагрузочная способность и надежность. 2. Наличие большой номенклатуры резьбовых деталей для различных условий работы. 3. Удобство сборки и разборки. 4. Малая стоимость, обусловленная стандартизацией и высокопроизводительными процессами изготовления.
Недостатки. Главным недостатком резьбовых соединений является наличие большого количества концентраторов напряжений на поверхностях резьбовых деталей, которые снижают их сопротивление усталости при переменных напряжениях.
§ 3.2. Геометрические параметры резьбы
Основными геометрическими параметрами цилиндрической резьбы являются (рис. 3.6) :
d — наружный диаметр — номинальный диаметр резьбы;
dι — внутренний диаметр резьбы гайки; d>2 — средний диаметр резьбы, т. е. диаметр воображаемого цилиндра, на котором толщина витка равна ширине впадины;
