4МПЦ2С-100 на лапах с общепромышленным двигателем
4МПЦ2С-100 фланцевое исполнение с общепромышленным двигателем
Размеры выходного вала, мм
| Цилиндрический | |||||
|---|---|---|---|---|---|
| d | t | u | l | w | T |
| 45 k6 | 48,5 | 14 | 110 | 104 | М16-7Н |
| Конический (K1145ГОСТ 12081-72) | |||||
| d1 | t1 | u1 | l | w1 | T1 |
| 45 | 23,45 | 12 | 110 | 82 | М30х2-8g |

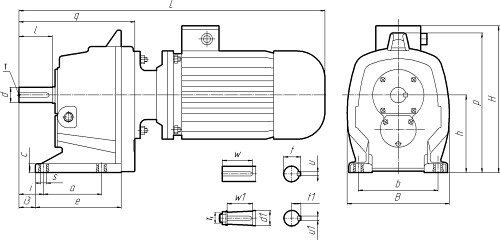

Исполнение на лапах
| Присоединительные размеры, мм | Габаритные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | e | s | h | i | i3 | L | B | H | q |
| 130 | 210 | 14 | 195 | 15 | 212 | 110 | 90 | 630-714 | 255 | 382 | 317 |
Фланцевое исполнение
| Присоединительные размеры, мм | Габаритные размеры, мм | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a1 | b1 | c1 | e | s | h | i2 | f1 | L | B | H | q |
| 270 | 230 | 14 | 275 | 14 | 212 | 120 | 7 | 630-714 | 270 | 390 | 317 |
